油田泥浆过滤机

产品介绍:

1.    废弃物的产生
废弃泥浆是石油天然气工业的主要污染源之一。它是一种含黏土、加重材料、各种化学处理剂、污水、污油及钻屑的多项稳态胶体悬浮体系,危害环境的主要成分是烃类、盐类、各种聚合物、木质素磺酸盐、某些金属离子(汞、铜、砷、铬、锌及铅)和重晶石中的杂质。为防止钻井废弃泥浆对环境造成污染,必须对其进行处理。

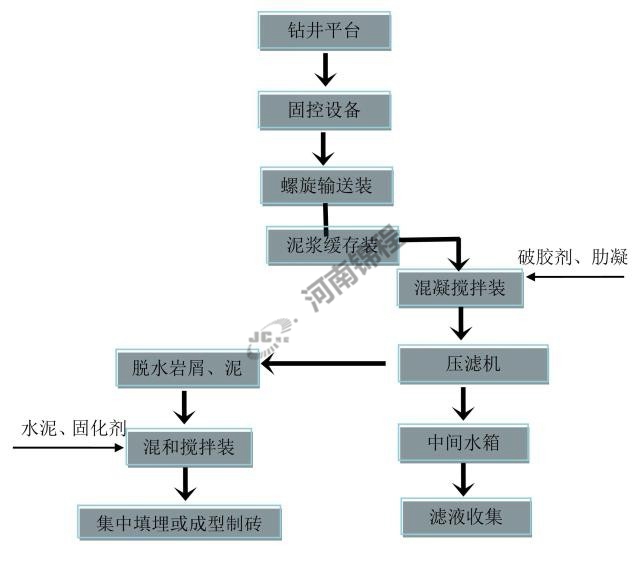

2.废弃泥浆及岩屑固化处理流程
钻井作业经振动筛、除沙器、离心机分离出的废弃钻屑液、泥浆、废水,经螺旋输送机送至泥浆缓存收集装置。钻井作业至泥浆层时出料以泥浆和钻井液为主,用泵经管道混合器加破胶剂、助凝剂药送至混凝罐进行破胶、絮凝,使泥浆中的液相和固相分离,压滤机进行固液分离,泥饼收集送至储存场地。再集中填埋,分离液进入高效一体机, 高效一体机集氧化、还原、絮凝、气浮和HS—ACF—Fenton于一体,进而达到分解、脱稳、络合、吸附、凝聚、浮除、沉淀等目的,出水经过滤后可直接送入市政污水处理厂作进一步处理,再经吸附净化装置,使出水达到排放标准,达标排放或回用于生产。

结构特点 技术参数 性能特点

此工艺主要流程为:将钻井过程中排放的废弃泥浆通过泥浆收集箱,用泵提升送至岩屑缓存装置,用泵提升至破乳混凝罐,用干粉投加机定量加破乳、助凝药。混凝液由陶瓷双缸泵抽至撬装隔膜压滤机进行固液分离,分离出来的泥饼由皮带输送机输送出压滤单元,滤液进入后续净化处理装置。

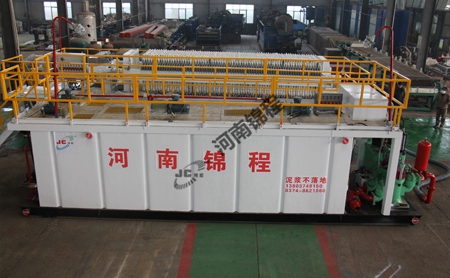

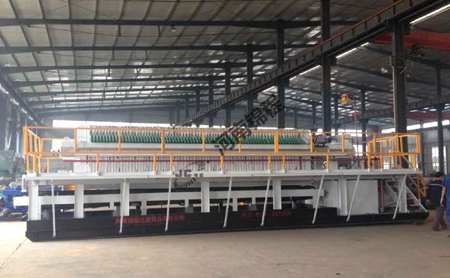

油田泥浆过滤机(图1)


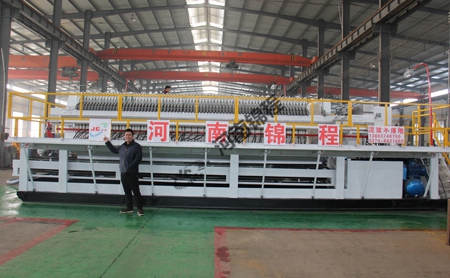

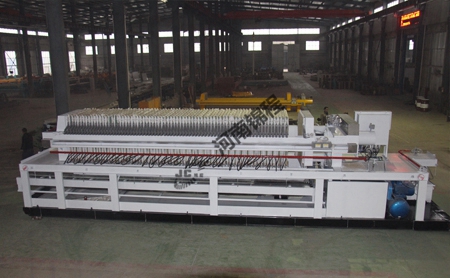

成套装置基架配套

支撑整套设备装置和重量,基架的重力使整台装置重心下降,增强了稳定性,基架与地接触面增大,减少了在松软地面上的不均匀下沉,基架也提高了吊装强度,保证了安全性。导料板、液压站等均集中于基架上,布局合理,结构紧凑,节省占地,使现场井然有序。

入料系统

①主体框架

框架基座采用撬装底座,使用250工字钢焊接而成,基座与地接触面积大,减少了在松软地面上的不均匀下沉。基座上焊接有吊装轴和法兰,保证吊装的安全性。

②陶瓷双缸泵

该泵专为油田设计的压滤机入料泵,该泵为液压驱动双缸双作用陶瓷柱塞泥浆泵,采用陶瓷氧化铝柱塞及组合密封方式。具有结构简单、运行平稳、工作可靠、噪音小、工作压力高且压力波动小、体积小、重量轻、操作安装方便、使用寿命长等特点。该泵冷却系统在油田应用,配套了两个缓存水箱和转载泵,彻底解决了水源落地的问题,符合油田泥浆不落地的要求。往复泵进料阀门、管道和搅拌罐焊接安装完成,出料口安装DN100锤击由壬方便快速与压滤机入料口连接。

③加药搅拌系统和加药泵

加药搅拌系统也采用WNJ-7、5搅拌器,功率7、5KW防爆,加药泵使用立式多级离心泵。加药管道和阀门全都安装完毕。

特点及优势:

药剂集混凝、助凝于一体。操作简单、运行稳定,宜自动化控制,能连续进料、出泥,泥饼含水率低,滤液含固率低,清澈透明。

电气控制部分

根据压滤机的实际工作情况,控制部分共有三个工作状态,在安装调试时的手动工作状态;在自动运行时的自动工作状态;在设备检修维护时的维护工作状态,便于操作者使用。功能包括:自动压紧和松开、自动高压卸荷、自动保压、自动补压、自动进料、吹气、自动拉板、自动取板、暂停等全部过程控制,可程序自动控制也可手动操作。

因钻井油田环境恶劣,油田现场久经风吹日晒,需对电气设备的设计、制造和安装都将作特殊的防腐处理以适应上述的恶劣工作环境,保证电气设备耐腐蚀并可靠运行。

所有开关柜、电气配电箱、控制柜(箱)能满足当地热环境条件下、在设计安装地点(室内或室外)的正常运行,所有开关柜、电气配电箱、控制柜(箱)的配置都为防爆柜,电控柜装置应配备防雨帽檐,照明装置,压滤机成套设备有接地线装置,满足油田现场防爆要求。

设备布局
所有设备沿着井队泥浆罐和固控设备平行摆放,共分5个单元,一:泥浆缓存收集单元、二:泥浆加药搅拌单元、三:固液分离单元、四:滤液收集单元、固体收集箱。五:值班室; 设备数量、布置要根据井场情况而定(后附设备一览表)。

设备名称 数量 参数 备注
岩屑输送机 1 SL400×12米 平行使用较大输送量:8方每小时。
岩屑收集罐(地埋罐) 1 6×2.5×1.3米 收集固控设备及振动筛排出泥浆。
收集储藏罐 2 9.8×2.5×2.4米 泥浆收集缓存。
加药缓存主罐 1 9.8×2.5×1.3米 加药、搅拌一体设备。
野营房 1 7×2.5×2米 现场人员休息
装载机 1 LW300KN 用于清理压滤机泥饼
长杆泵 1 7.5kw 用于周转泥浆
高频振动筛 1 S250-2 收集井队振动筛及清理罐时废浆及岩屑
清水罐 1 9.8×2.5×2.4米 收集压滤机滤液




特点及优势:
药剂集混凝、助凝于一体。操作简单,运行稳定,宜自动化控制,能连续进料、出泥,泥饼含水率低,滤出液含固率低,清澈透明。

特点及优势:
药剂集混凝、助凝于一体。操作简单,运行稳定,宜自动化控制,能连续进料、出泥,泥饼含水率低,滤出液含固率低,清澈透明。
