真空带式过滤机

产品介绍：

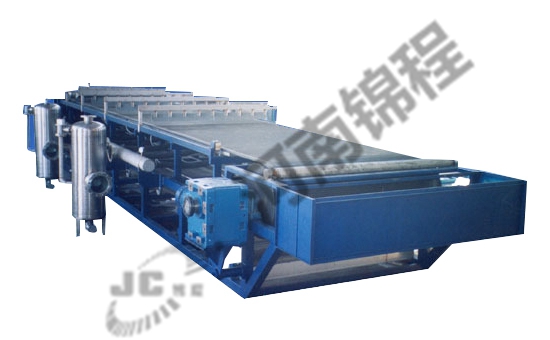

DU橡胶带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有自动化程度高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修简单等优点。
橡胶带式真空过滤机是我厂在引进国外同类产品技术基础上，自主开发的一种高效过滤固液分离设备，该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构形式，它能连续自动完成过滤，滤饼洗涤，卸渣，滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高，生产能力大，洗涤效果好，滤饼水分低，操作灵活，维护简单等优点。胶带机经我厂多年改进和完善，产品的技术性能和质量已达到二楼水平，已广泛应用于冶金，矿山，化工，电厂湿法烟气脱硫，煤化工，造纸，食品，制药及环保等行业

分享到

结构特点技术参数性能特点

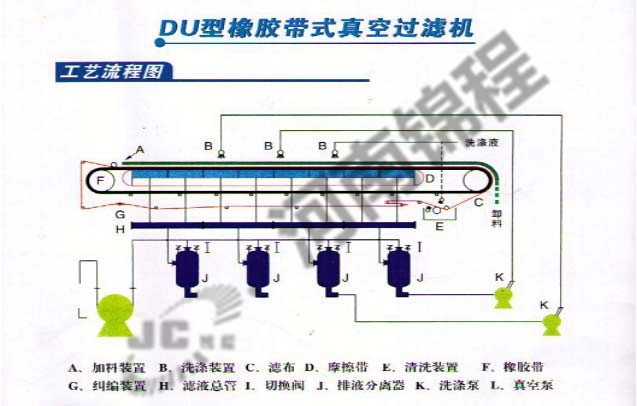

真空带式过滤机由加料装置、洗涤装置、滤布、摩擦带、清洗装置、橡胶带、纠偏装置、滤液总管、切换阀、排列分离器、洗涤泵、真空泵等组成。

型号	过滤面积 (m2)	滤带有效宽度 (mm)	过滤有效长度 (mm)	整机总长 L(mm)	机身宽度 W(mm)	机身高度 H(mm)	重量 t	真空耗量 (m2/min)	主电机功率power(kw)	真空机功率 (kw)
500	3	500	6000	10200	1250	2070	6	12	3	8.5
	4		8000	12200			7	14	3	22
	5		10000	14200			7	16	3	30
	6		12000	16200			8	20	3	30
600	5	600	8000	12200	1350	2070	7	16	3	30
	6		10000	14200			8	20	3	30
	7		12000	16200			8	22	3	35
	8		14000	18200			9	26	3	35
1000	8	1000	8000	12200	1750	2070	9	26	5.5	37
	10		10000	14200			10	28	5.5	37
	12		12000	16200			10	30	5.5	40
	14		14000	18200			11	32	5.5	37
1300	10	1300	8000	12200	2050	2070	10	28	5.5	40
	13		10000	14200			11	30	5.5	45
	16		12000	16200			12	35	7.5	45
	18		14000	18200			13	38	7.5	45
	21		16000	20200			15	40	7.5	40
1800	14	1800	8000	12200	2550	2170	11	32	5.5	45
	18		10000	14200			13	38	7.5	45
	22		12000	16200			15	40	11	55
	25		14000	18200			19	45	11	55
	31		16000	20200			23	50	11	55
	32		18000	22200			24	55	11	45
2000	20	2000	10000	14200	2750	2170	14	38	7.5	55
	24		12000	16200			18	42	11	55
	28		14000	18200			20	46	11	45
	32		16000	20200			24	50	11	55
2500	20	2500	8000	12200	3250	2270	15	40	7.5	55
	25		10000	14200			19	45	11	45
	30		12000	16200			22	50	11	55
	35		14000	18200			26	55	11	55
	40		16000	20200			30	60	15	55
3000	30	3000	10000	14200	3750	2270	23	50	11	75
	36		12000	16200			28	55	15	55
	42		14000	18200			33	60	22	110
3500	35	3500	10000	14200	4250	2470	31	55	11	55
	42		12000	16200			36	62	22	150
	49		14000	18200			40	70	22	110
4000	48	4000	12000	16200	4750	2470	40	70	22	110
	56		14000	18200			47	82	30	160
	64		16000	20200			53	95	30	Optional

特点：
1.     采用了固定真空盒，胶带在真空盒上移动并与真空盒构成运动密封的结构形式，密封水既作润滑剂又作冷却剂，可形成有效的真空密封。
2.     在胶带的支承方式上，采用滚动辊支承，可减少胶带运行的摩擦阻力，增加胶带的使用寿命。
3.     在整体结构上采用了模块化可拆式框架结构，确保了环形胶带的安装、维护和设备保养。
4.     实现了真正意义上的连续过滤，物料从进料、脱水、洗涤的连续真空状态。
5.     橡胶带式真空过滤机是真空过滤机系列产品中过滤效率高、生产能力大、洗涤效果好、操作简单的固液分离设备。

型号	过滤面积 (m2)	滤带有效宽度 (mm)	过滤有效长度 (mm)	整机总长 L(mm)	机身宽度 W(mm)	机身高度 H(mm)	重量 t	真空耗量 (m2/min)	主电机功率power(kw)	真空机功率 (kw)
500	3	500	6000	10200	1250	2070	6	12	3	8.5
	4		8000	12200			7	14	3	22
	5		10000	14200			7	16	3	30
	6		12000	16200			8	20	3	30
600	5	600	8000	12200	1350	2070	7	16	3	30
	6		10000	14200			8	20	3	30
	7		12000	16200			8	22	3	35
	8		14000	18200			9	26	3	35
1000	8	1000	8000	12200	1750	2070	9	26	5.5	37
	10		10000	14200			10	28	5.5	37
	12		12000	16200			10	30	5.5	40
	14		14000	18200			11	32	5.5	37
1300	10	1300	8000	12200	2050	2070	10	28	5.5	40
	13		10000	14200			11	30	5.5	45
	16		12000	16200			12	35	7.5	45
	18		14000	18200			13	38	7.5	45
	21		16000	20200			15	40	7.5	40
1800	14	1800	8000	12200	2550	2170	11	32	5.5	45
	18		10000	14200			13	38	7.5	45
	22		12000	16200			15	40	11	55
	25		14000	18200			19	45	11	55
	31		16000	20200			23	50	11	55
	32		18000	22200			24	55	11	45
2000	20	2000	10000	14200	2750	2170	14	38	7.5	55
	24		12000	16200			18	42	11	55
	28		14000	18200			20	46	11	45
	32		16000	20200			24	50	11	55
2500	20	2500	8000	12200	3250	2270	15	40	7.5	55
	25		10000	14200			19	45	11	45
	30		12000	16200			22	50	11	55
	35		14000	18200			26	55	11	55
	40		16000	20200			30	60	15	55
3000	30	3000	10000	14200	3750	2270	23	50	11	75
	36		12000	16200			28	55	15	55
	42		14000	18200			33	60	22	110
3500	35	3500	10000	14200	4250	2470	31	55	11	55
	42		12000	16200			36	62	22	150
	49		14000	18200			40	70	22	110
4000	48	4000	12000	16200	4750	2470	40	70	22	110
	56		14000	18200			47	82	30	160
	64		16000	20200			53	95	30	Optional
