自动翻板压滤机

产品介绍：

机械压紧压滤机压紧时有电动机带动减速机，经传动部件推动压板压紧滤板。压紧螺杆和固定螺母设计有可靠的自锁螺旋角，能保证压紧时的可靠性和稳定性。用电机综合保护器实现自动控制。可对电机实现过热和过载保护。

分享到0
结构特点 技术参数 性能特点

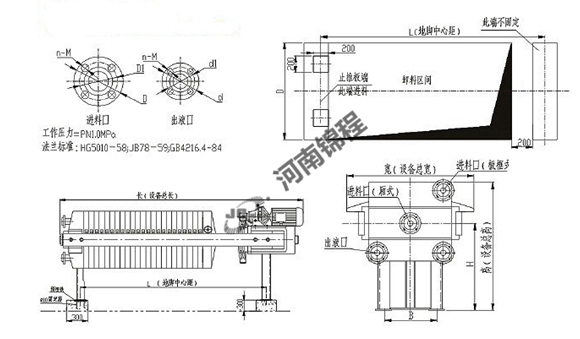

自动翻板压滤机(图1)、
机械压紧压滤机由电动机，减速机，齿轮付，固定压板，活动压板，丝杆，固定螺母，支架，大小脚组成。


型号		 过滤面积m2 滤板规格mm 滤饼厚mm 滤板数（块） 滤室容积(L) 过滤压力（Mpa） 地基
尺寸		 外形
尺寸		 整机
质量
kg
L1
mm		 B
mm		 C
mm		 长
mm		 宽
mm		 高mm

BMS/
390-25U
 1 390*390 25 4 13 0.5 650 150 500 1150 760 650 410
2 9 25 900 1450 570
3 14 38 1150 1695 740


BMS/

390—30U

 1 390*390 30 4 15 0.5 710 150 500 1210 760 650 350
2 9 31 1020 1565 400
3 14 46 1330 1875 455

XMSQ/
520-20U
 4 520*520 20 9 40 0.5-1.5 1130 200 600 1730 830 850 560
6 14 60 1360 1960 360
8 19 80 1580 2180 700
12 29 120 2060 2660 830
16 39 160 2460 3050 980
18 44 176 2690 3260 1160
20 49 200 2910 3500 1360
BMSQ/
520-30U
 4 520*520 30 9 60 0.5 1300 200 600 1900 830 850 590
6 14 90 1600 2200 660
8 19 120 1900 2500 760
12 19 180 2520 3120 930
16 39 240 3060 3660 1100
XMSQ/
700-25U
 20 700*700 25 24 250 05-1.6 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080

BMSQ/
700-30U		 20 700*700 30 24 300 0.5 2450 460 800 3350 850 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500

机械压紧压滤机压紧螺杆和固定螺母设计有可靠的自锁螺旋角，能保证压紧时的可靠性和稳定性。
2.用电机综合保护器实现自动控制,可对电机实现过热和过载保护。


型号		 过滤面积m2 滤板规格mm 滤饼厚mm 滤板数（块） 滤室容积(L) 过滤压力（Mpa） 地基
尺寸		 外形
尺寸		 整机
质量
kg
L1
mm		 B
mm		 C
mm		 长
mm		 宽
mm		 高mm

BMS/
390-25U
 1 390*390 25 4 13 0.5 650 150 500 1150 760 650 410
2 9 25 900 1450 570
3 14 38 1150 1695 740


BMS/

390—30U

 1 390*390 30 4 15 0.5 710 150 500 1210 760 650 350
2 9 31 1020 1565 400
3 14 46 1330 1875 455

XMSQ/
520-20U
 4 520*520 20 9 40 0.5-1.5 1130 200 600 1730 830 850 560
6 14 60 1360 1960 360
8 19 80 1580 2180 700
12 29 120 2060 2660 830
16 39 160 2460 3050 980
18 44 176 2690 3260 1160
20 49 200 2910 3500 1360
BMSQ/
520-30U
 4 520*520 30 9 60 0.5 1300 200 600 1900 830 850 590
6 14 90 1600 2200 660
8 19 120 1900 2500 760
12 19 180 2520 3120 930
16 39 240 3060 3660 1100
XMSQ/
700-25U
 20 700*700 25 24 250 05-1.6 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080

BMSQ/
700-30U		 20 700*700 30 24 300 0.5 2450 460 800 3350 850 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500

机械压紧压滤机压紧螺杆和固定螺母设计有可靠的自锁螺旋角，能保证压紧时的可靠性和稳定性。
2.用电机综合保护器实现自动控制,可对电机实现过热和过载保护。
