滚筒筛分机

产品介绍:

滚筒筛分机是生活垃圾综合处理线中的重要设备。由我公司设计生产的滚筒筛分机系列设备具有分选能力强、性价比高、工况适应性强、筛板更换便捷、易于维护等优点。 手机:18003747326(同微信) 电话:0374-8601689



结构特点 技术参数 性能特点
          河南锦程过滤设备有限公司
                 地址:河南省禹州市古城镇开发区
                 手机:18003747326(同微信)
电话:0374-8601689
传真:0374-8600689
       网址:www.xcjincheng.cn
            邮箱:347137196@qq.com


滚筒内径:Φ3000mm;
        有效筛分长度:8000mm;
                                    筛板孔径:Φ60mm;材质16MN 板厚:10mm;
                             驱动形式:单减速机带动双支撑轮驱动,
                             驱动功率:22Kw;3个0.3Kw的振动器;
                      减速机、振动器均选用国内知名产品
                  支撑轮结构:钢轮毂外包聚氨酯,
                 机架选用国标H型钢和槽钢焊接。
设备重量:约16吨


工作环境:接触酸、碱、油、渗沥液及腐蚀性物料等,粉尘大、易磨损等工况;
转鼓采用16Mn或16MnMoV钢板卷制,旋转部分结构为厚壁滚圈,经过专用设备机械加工,其形状公差及运行状况均能保障使用功能。转鼓运转方向与导料片同向,转鼓运转平衡,不与其它零件碰撞摩擦, 径向跳动≤0.8mm;轴向串动≤1.0mm保证旋转体龙骨及转鼓的同轴度、圆柱度;调试后达到:旋转体转动平稳,输送速度稳定,噪音低(≤85dB),齿轮啮合良好,进料、卸料装置运作良好,无物料泄漏和掉落。连接牢固,焊接缝隙均匀平整。
筛板采用优质结构钢板,厚度10mm,孔径可根据物料情况和工艺要求调整,经过防腐强化处理,耐酸碱、耐腐蚀。骨架采用型钢整体焊接结构,筛板与转鼓骨架联接采用螺栓连接结构,具有寿命长,刚度好等优点。可根据工艺要求确定筛孔形状和孔径,同时具有很好的互换性。
整体设备耐酸碱、耐腐蚀,龙骨等关键部位均进行表面强化处理;
承重轮轮芯采用高强度优质结构钢,外注聚酯复合材料,耐磨、耐压、耐酸碱。承重辊轴不蹿动,且耐磨、 耐腐蚀;驱动单元为电机减速机直接驱动前后支撑轮,启动平稳、驱动力大,摩擦力大,抗冲击,寿命长。

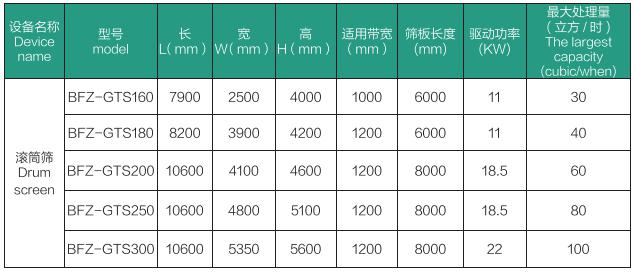

滚筒筛分机(图1)

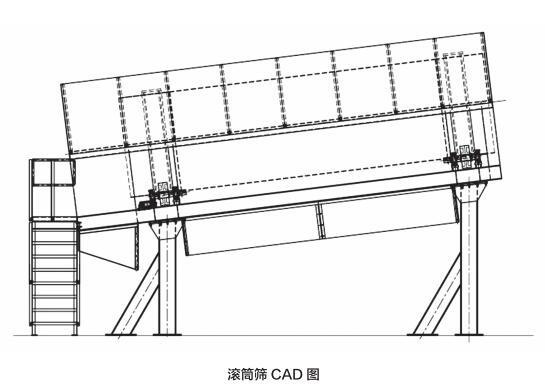

  滚筒筛分机(图2)
