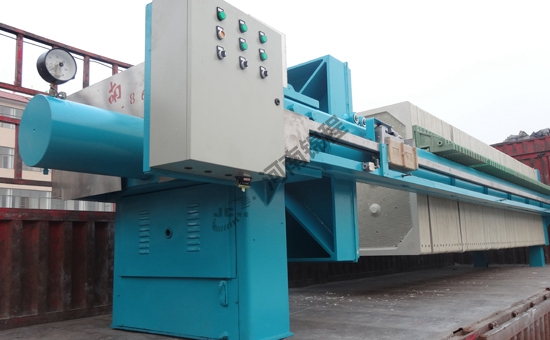

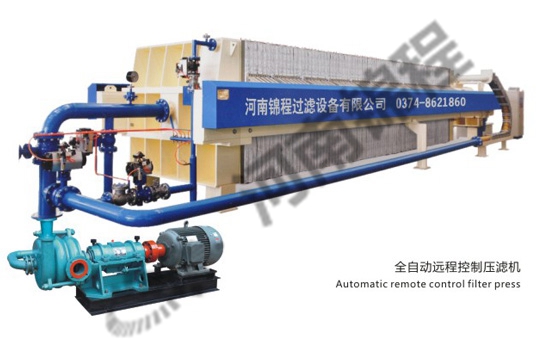

全自动远程控制压滤机

产品介绍:

程控自动水洗压滤机采用PLC控制,能通过电控柜对压滤机进行各项操作,节省人力,生产效率高,耗能少,操作安全简单,应用广泛,是固液分离的理想设备。

结构特点 技术参数 性能特点

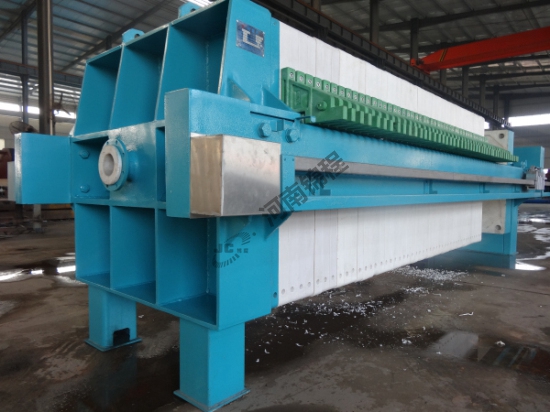

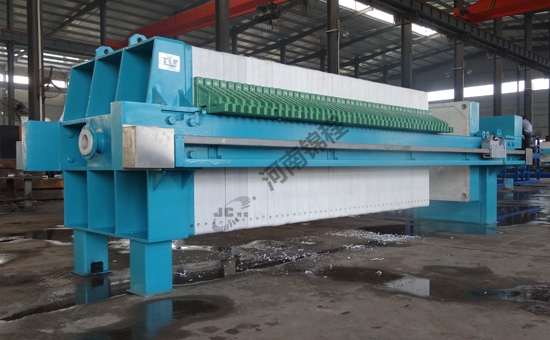

程控自动水洗压滤机由机架,液压站,自动水洗装置,电控柜,压紧板,止推板,滤板,滤布,自动拉板装置等组合而成。



型号
过滤面积


滤板规格
mm
滤板数 滤室容积
L



过滤压力


Mpa
额定充气压力

Mpa
油缸额定压力

Mpa
油缸最大行程

mm
地基尺寸 外形尺寸 重量





Kg

L1


mm
B


mm
C


mm



mm



mm



mm

隔板

膜板



XMG-870
50 870*
870
18 19 760 0.5 0.6 25 450 3510 500 1000 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100



XMG-1000
80 1000*
1000
22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800



XMG-1250
120 1250*
1250
21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6920 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*
1500
38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 8580
12210

13540
28300

程控自动水洗压滤机采用PLC控制系统,机-电-液一体化设计,能对压滤机进行各项操作(如滤板压紧、接液盘合并与开启、松开滤板、拉开滤板),并留有DCS远程控制接口,能实现远程自动操作控制。另可根据客户需要提供曲张振打、接液翻板、导泥贮泥、皮带输送、滤布冲洗等系统。操作简单、安全、省力,通过操作控制面板上的按钮可实现压滤机的连续动作,其中配有多种安全装置,确保操作人员的安全和压滤机的正常运行。



型号
过滤面积


滤板规格
mm
滤板数 滤室容积
L



过滤压力


Mpa
额定充气压力

Mpa
油缸额定压力

Mpa
油缸最大行程

mm
地基尺寸 外形尺寸 重量





Kg

L1


mm
B


mm
C


mm



mm



mm



mm

隔板

膜板



XMG-870
50 870*
870
18 19 760 0.5 0.6 25 450 3510 500 1000 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100



XMG-1000
80 1000*
1000
22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800



XMG-1250
120 1250*
1250
21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6920 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*
1500
38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 8580
12210

13540
28300

程控自动水洗压滤机采用PLC控制系统,机-电-液一体化设计,能对压滤机进行各项操作(如滤板压紧、接液盘合并与开启、松开滤板、拉开滤板),并留有DCS远程控制接口,能实现远程自动操作控制。另可根据客户需要提供曲张振打、接液翻板、导泥贮泥、皮带输送、滤布冲洗等系统。操作简单、安全、省力,通过操作控制面板上的按钮可实现压滤机的连续动作,其中配有多种安全装置,确保操作人员的安全和压滤机的正常运行。
