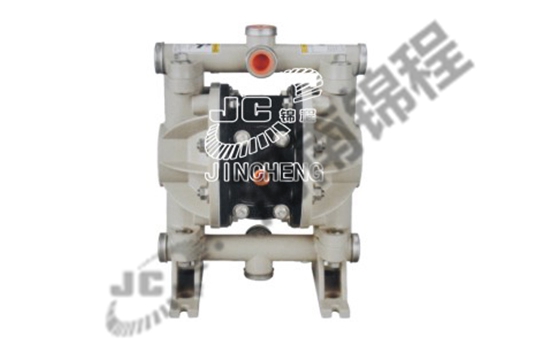

QBY3气动隔膜泵

产品介绍:

 QBY3气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性 液体,带颗粒的液 体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽,目前已形成化生产,产品质量深受好评 。

结构特点 技术参数 性能特点
这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质 ,吸程高、扬 程可调(0-50米)气源压力只须大于1kg/cm2即能工作,绝对防火防爆,具有潜水泵、自吸 泵、杂质泵、 屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。
名称 型   号 流量
m3/h
扬程
m
出口压 力 吸程 m 最大允 许
颗粒直 径
最大供
气压力
最大空气
消耗量








QBY- 10 0.8 50 6 5 1 7 0.3
QBY - 15 1 50 6 5 1 7 0.3
QBY - 25 2.4 50 6 7 2.5 7 0.6
QBY - 40 8 50 6 7 4.5 7 0.6
QBY - 50 12 50 6 7 8 7 0.9
QBY - 65 16 50 6 7 8 7 0.9
QBY - 80 24 50 6 7 10 7 1.5
QBY - 100 30 50 6 7 10 7 1.5

1、不需灌引水,吸程高达7m,扬程达50m,出口压 力≥ 6kgf/cm2;
2、流动宽敞,通过性能好,允许通过最大颗粒直径 达10mm。抽送泥 浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在 1-7kgf/cm2之间 );
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的 运动部件、工作 介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不 会造成环境污 染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
名称 型   号 流量
m3/h
扬程
m
出口压 力 吸程 m 最大允 许
颗粒直 径
最大供
气压力
最大空气
消耗量








QBY- 10 0.8 50 6 5 1 7 0.3
QBY - 15 1 50 6 5 1 7 0.3
QBY - 25 2.4 50 6 7 2.5 7 0.6
QBY - 40 8 50 6 7 4.5 7 0.6
QBY - 50 12 50 6 7 8 7 0.9
QBY - 65 16 50 6 7 8 7 0.9
QBY - 80 24 50 6 7 10 7 1.5
QBY - 100 30 50 6 7 10 7 1.5

1、不需灌引水,吸程高达7m,扬程达50m,出口压 力≥ 6kgf/cm2;
2、流动宽敞,通过性能好,允许通过最大颗粒直径 达10mm。抽送泥 浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在 1-7kgf/cm2之间 );
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的 运动部件、工作 介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不 会造成环境污 染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
